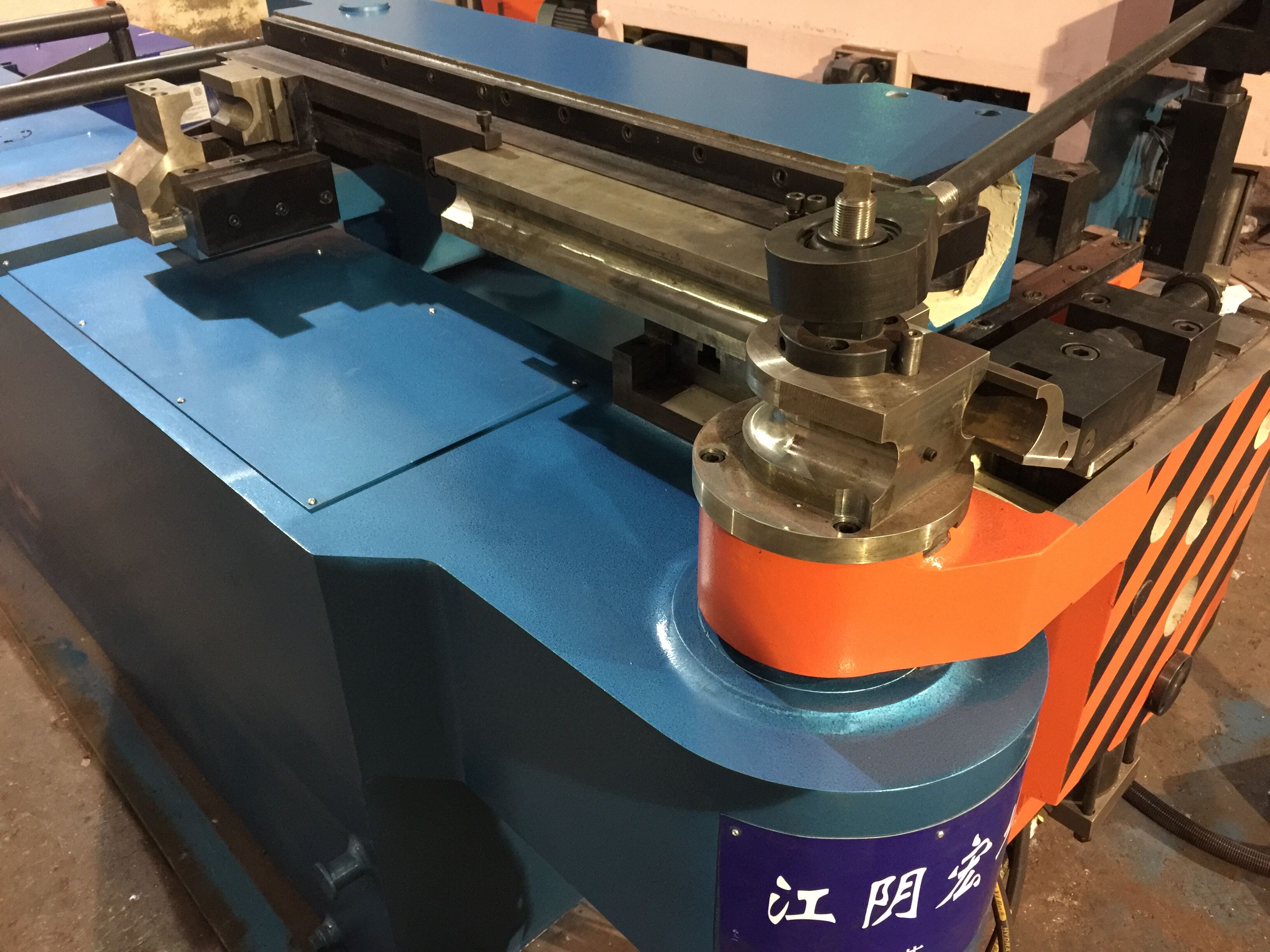

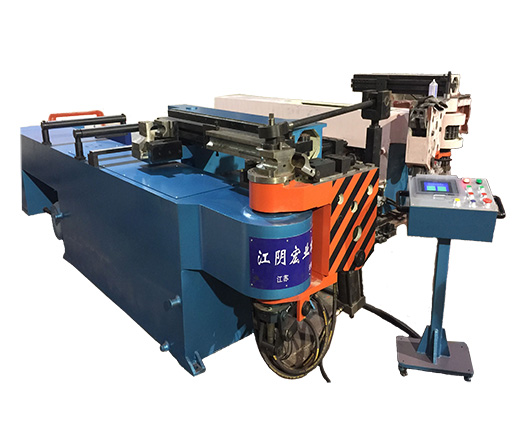

顶鐓型小半径弯管机

W27Y-63XRQ
W27Y-63XRQ

描述说明:




1:技术参数:

1.1 弯管最大力矩:       30000N.m

1.2 弯管范围:      Ф25~Ф63.5 mm

1.3 弯管壁厚:       3-15mm

1.4 管材屈服极限:   250 ~450MPa

1.5 最小相对弯曲半径:1 倍直径

1.6 最大弯管能力:Φ60×10R1.5D(20G)
     薄壁管弯管能力: Ф60X4R110(20G),Ф57x3.8R100(20G)

1.7 最大弯曲半径:    R25~R250mm

1.8 最大弯曲角度:     190°

1.9 重复弯管角度偏差:±0.2°

1.10 弯曲速度范围:    0-3可调 r/min

1.11 返回速度:        ≥4 r/min

1.12 夹块压紧力:      35T

1.13 滑槽压紧力:      35T

1.14 顶推行程:        630mm

1.15 液压系统工作压力  16/10 Mpa

1.16 液压系统流量:     65(高速) L/Min

                                      42(低速) L/Min

1.17 最大顶推力        20T

1.18 弯管方向:     顺时针弯管

1.19 主电机功率:       15Kw

1.20 弯管中心高:       1140 mm

1.21 预存弯管角度数量: 600 个管号

1.22 机床总重量         4T

 1.23 外形尺寸:       4000*1150*1350
